LED顯示屏的驅動及系統架構
? ? ? ?LED顯示屏作為一項高科技產品引起了人們的高度重視，采用計算機控制，將光、電融為一體的智能全彩顯示屏已經在廣泛領域得到應用。其像素點采用LED發光二極管，將許多發光二極管以點陣方式排列起來，構成LED陣列，進而構成LED屏幕。通過不同的LED驅動方式，可得到不同效果的圖像。因此LED驅動芯片的優劣，對LED顯示屏的顯示質量起著重要的作用。LED驅動芯片可分為通用芯片和專用芯片。
通用芯片一般用于LED顯示屏的低端產品，如戶內的單、雙色屏等。最常用的通用芯片是74HC595,具有8位鎖存、串一并移位寄存器和三態輸出功能。每路最大可輸出35mA的非恒流的電流。
由于LED是電流特性器件，即在飽和導通的前提下，其亮度隨著電流大小的變化而變化，不隨著其兩端電壓的變化而變化。專用芯片的最大特點是提供恒流源輸出，保證LED的穩定驅動，消除LED的閃爍現象。具有輸出電流大、恒流等特點，適用于要求大電流、高畫質的場合，如戶外全彩屏、室內全彩屏等。
LED顯示屏用LED驅動芯片系列產品SMT5026.SMT5026內建CMOS移位寄存器與鎖存功能，可以將串行的輸入數據轉換成并行輸出數據格式。
第二部分： LED顯示屏的系統組成架構
(1)顯示單元

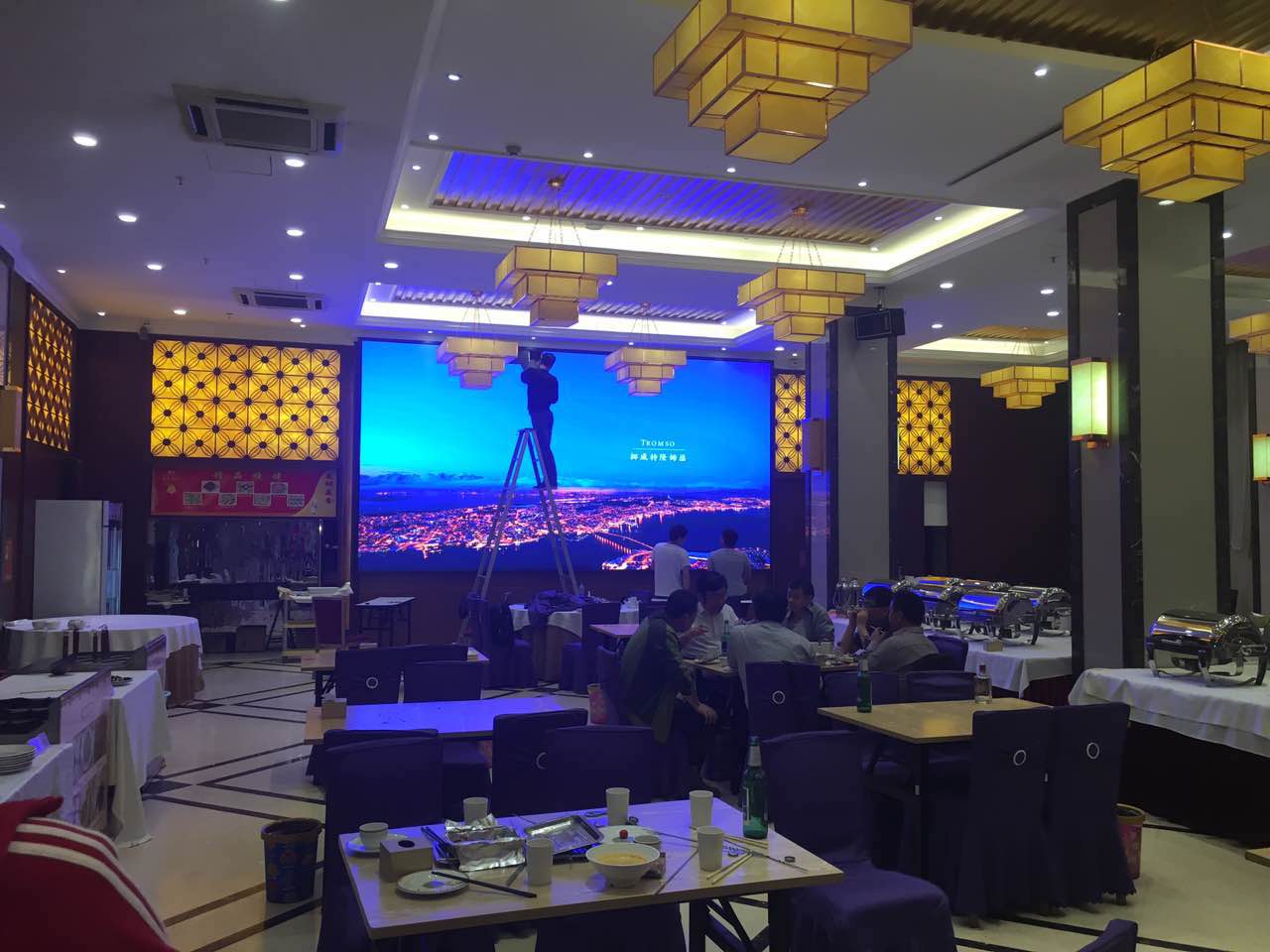

這是LED顯示屏幕的主體部分，由發光材料及驅動電路構成。室內屏幕就是各種規格的單元顯示板，室外屏幕就是單元箱體。
(2)主控制器
作用是將輸入的RGB數字視頻信號緩沖，灰度變換，重新組織，并產生各種控制信號。
(3)開關電源
用途是將220V交流電變?yōu)楦鞣N直流電提供給各種電路。
(4)傳輸電纜
主控儀產生的顯示資料及各種控制信號由雙絞線電纜傳輸至屏幕本體。
(5)掃描控制器
該電路板的功能是資料緩沖，產生各種掃描信號以及占空比灰度控制信號。
(6)專用顯示卡及多媒體卡(視頻卡)
LED全彩屏專用顯示卡除了具有電腦顯示卡的基本功能外，還同時輸出數字RGB信號及行、場、消隱等信號給主控儀。多媒體卡除了以上功能外還可將輸入的模擬Video信號變?yōu)閿?shù)字RGB信號(即視頻采集)。
(7)其他信號源及其外接裝置
包括電腦、電視機、藍光、DVD、VCD、攝錄像機等。
