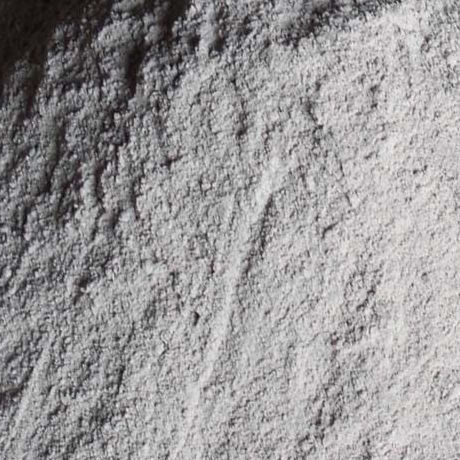

JW超高強(qiáng)無收縮灌漿料在國外特殊工程材料專家及國家建材院有關(guān)專家的指導(dǎo)下，依托本公司資源優(yōu)勢開發(fā)的一種水硬性干拌砂漿。它不但具有超高的流動值，而且早期強(qiáng)度高，無收縮、粘結(jié)力強(qiáng)、耐火性好等特點(diǎn)，對增加固定體的整體穩(wěn)定性，提高其抗摻性、耐久性具有獨(dú)到之優(yōu)勢，JW超高強(qiáng)無收縮灌漿料目前在國內(nèi)乃至國際上各項技術(shù)指標(biāo)屬領(lǐng)先水平。

技術(shù)特點(diǎn)：

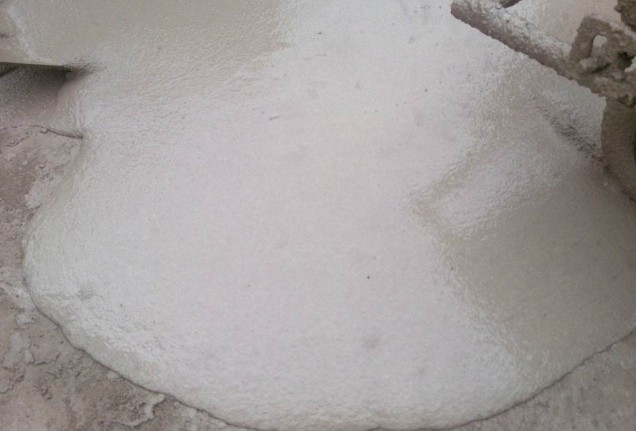

超值的流動性：在水灰比超低的條件下(正常一般0.14 士0.01 ) ，仍能保證≥φ300mm 的流動度，即使工作度達(dá)到30min ，流動度仍能保證≥φ270mm 。故無論何種復(fù)雜之間隙均可充分填充。塑造性優(yōu)越，施工性簡單。早強(qiáng)性好，2h抗壓強(qiáng)度達(dá)到20MPa 以上，24h 抗壓強(qiáng)度大于40MPa , 3d抗壓強(qiáng)度大于55MPa ，且24h 抗折強(qiáng)度大于10MPa ，有益于提高相關(guān)工程的使用率，較大程度上節(jié)約成本。不會收縮，粘結(jié)強(qiáng)度高，滿足了各種應(yīng)力傳遞，因具有實心式膨脹基材，把物料較好的控制在無收縮狀態(tài)，與鋼筋的握裹力大大增加，確保地腳螺栓和機(jī)座(鋼結(jié)構(gòu))基礎(chǔ)與新老混凝土的結(jié)合。不會有浮水及泌水現(xiàn)象，有利于漿面與施工單體之連接。

使用方法及注意事項：

準(zhǔn)備工作：欲灌之表面，須清理干凈，去油、去污，表面預(yù)濕至飽和狀態(tài)。模板制作：模板需穩(wěn)定牢固，且能抵抗側(cè)壓，不許有任何漏漿現(xiàn)象，最好在模板上使用脫模劑，無收縮灌漿料在使用時固定水料比，最好使用機(jī)械攪拌。人工攪拌時需用力攪拌均勻，攪拌時間不少于5 min ，否則影響物料流動度，澆灌時越快越好，不能放置太久，澆灌時去除拌和時空氣輸入量很重要，必要時可使用震動器式加裝排氣管。無收縮灌漿料在7日內(nèi)需及時養(yǎng)護(hù)，不可泡水，最好使用濕袋養(yǎng)護(hù)或以養(yǎng)護(hù)劑保養(yǎng)，施工及養(yǎng)護(hù)濕度不得低于0℃ 。

適用范圍：

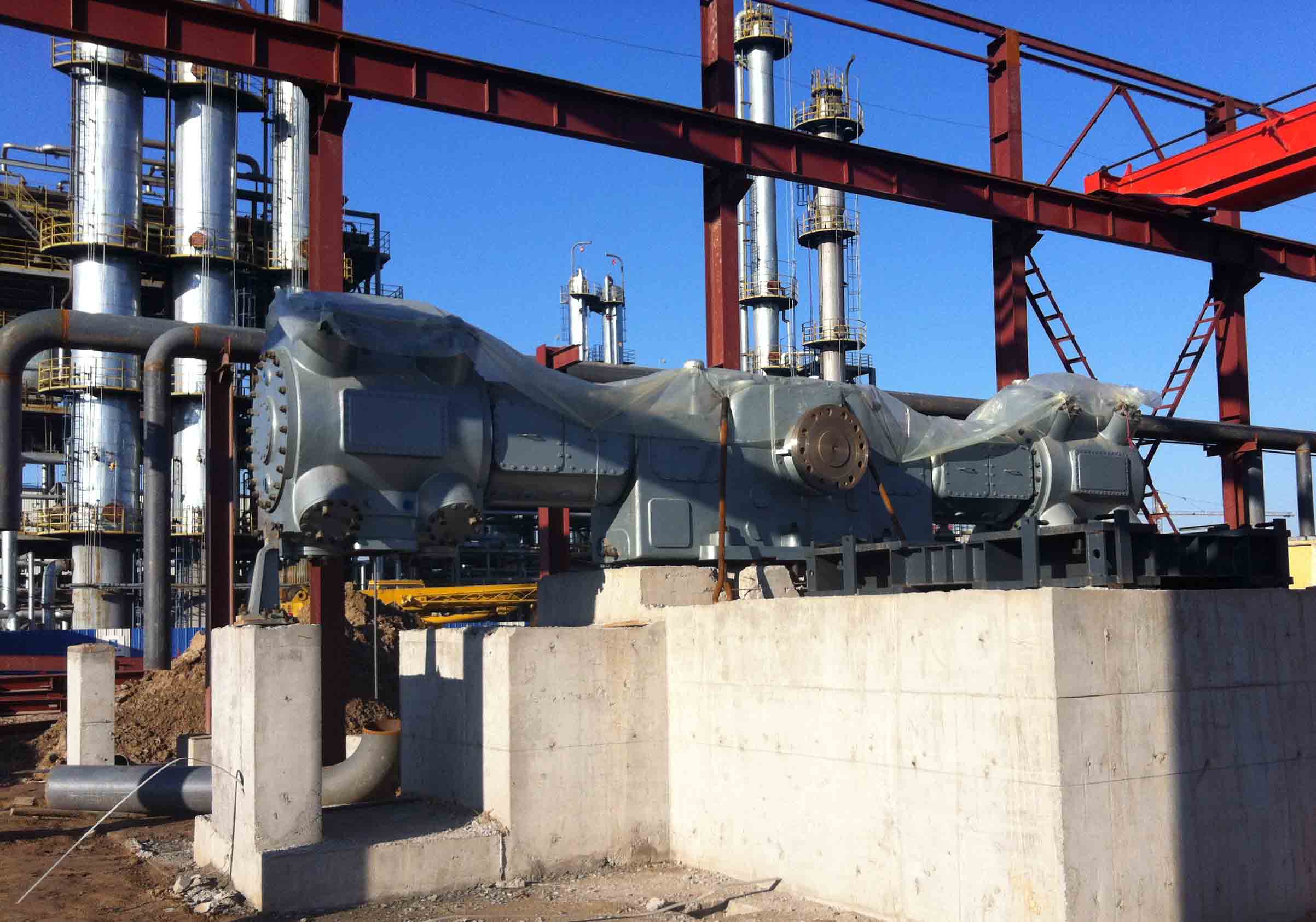

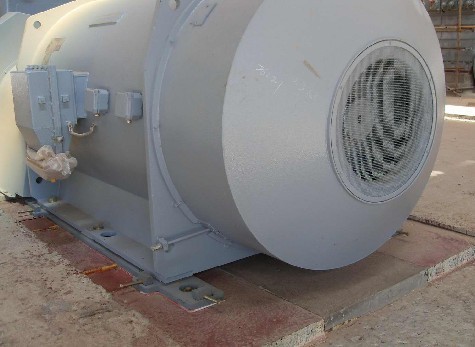

適用于各種需要澆灌注漿且無收縮之均合，主要用在大型設(shè)備和精密設(shè)備地腳螺栓與機(jī)座一、二次灌漿、錨釘灌漿、橋梁支撐墊基礎(chǔ)、新舊水泥之接縫、窗柜安裝等，特別是目前國內(nèi)高速鐵路軌道基礎(chǔ)之灌漿是一種非常好的材料.應(yīng)用范圍十分廣泛。

包裝及儲存：

用帶內(nèi)襯防潮塑料編制袋包裝，凈重50 Kg 。在干燥陰涼環(huán)境下儲存，保質(zhì)期6 個月，開袋后一次性用完。
